WRN-740化工用錐形套管隔爆熱電偶簡介
化工專用隔爆熱電偶作為溫度測量和控制的傳感器與顯示儀表配套，可以直接測量和控制生產過程中的氣體、液體和蒸汽的溫度。上海自動化儀表三廠生產的WRN-740化工用錐形套管隔爆熱電偶防爆性能按國家頒發“爆炸性環境用防爆電氣設備”GB3836標準設計制造，熱電特性符合國際IEC標準，并經國家儀器儀表防爆安全監督站測試合格，是爆炸性環境理想的溫度傳感器。針對化肥行業的管道測溫，且其爆炸等級不高于II類B級，自燃溫度不低于T4（135℃）組別的1區或2區（戶內或戶外）的危險場所。

WRN-740化工用錐形套管隔爆熱電偶主要技術參數
◆測量范圍：0-600℃
◆分度號：K分度
◆精度等級：Ⅰ級（±1.5℃或±0.004｜t｜）Ⅱ級（±2.5℃或±0.0075｜t｜）
◆熱電偶類別：鎳鉻-鎳硅
◆防爆等級：dIIBT4
◆保護管材質：不銹鋼304，321，316，316L
◆保護管插深：100mm-200mm等
◆熱響應時間：T0.5<90S（在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示）。
◆熱電偶公稱壓力：≤32MPa（一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法，置入深度以及被測介質的流速和種類等有關）。
◆熱電偶流速：≤20m/s
◆熱電偶絕緣電阻（常溫）：常溫絕緣電阻的試驗電壓為直流500V，大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106kPa，它的常溫絕緣值應≥100MΩ。
◆執行標準：JB/T9238-1999

化工用熱電偶工作原理
當有兩種不同的導體，其兩端相互焊接時，兩結點處的溫度不同，一端溫度為測量端或工作端，另一端溫度為自由端或冷端，當兩端溫度存在溫差時，就會在回路時產生熱電流，配上顯示儀表，儀表上就能顯示出熱電偶所產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端或工作端的溫度升高而增長，熱電偶的熱電動勢的大小只和導體材質及兩端溫差有關，和導體的長度、直徑無關。

化工用熱電偶型號舉例
WRN-740表示K分度帶隔爆接線盒焊接式錐形套管化工用隔爆熱電偶
WRN2-740表示K分度帶隔爆接線盒焊接式錐形套管雙支化工用隔爆熱電偶
WRE-740表示E分度帶隔爆接線盒焊接式錐形套管化工用隔爆熱電偶
WRE2-740表示E分度帶隔爆接線盒焊接式錐形套管雙支化工用隔爆熱電偶

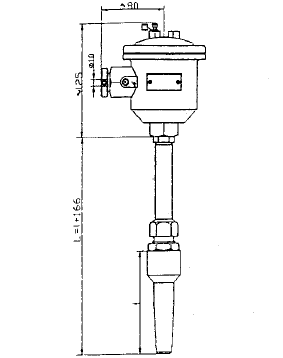

化工用熱電偶安裝圖片

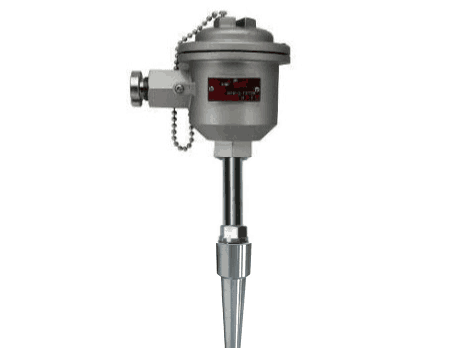

WRN-740化工用錐形套管隔爆熱電偶
