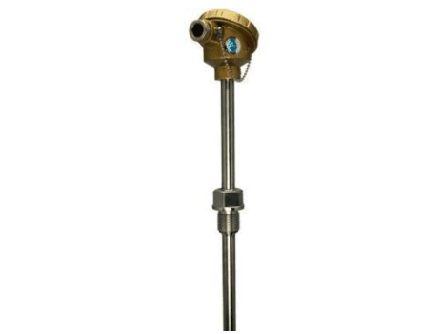

產品簡介
WR系列裝配式熱電偶是溫度測量儀表中常用的測溫元件，上海自動化儀表三廠生產的WRN-230固定螺紋裝配式熱電偶可以直接測量各種工業生產過程中從0℃～1000℃范圍內的液體、氣體、蒸汽及固體表面的溫度，并把溫度信號轉換成熱電動勢信號，通過二次儀表轉換成被測介質的溫度。在實際應用中熱電偶有多種結構方式，但工作原理都是一樣的，因其結構簡單、制造方便、測溫范圍廣、精度高、慣性小和輸出信號便于遠傳等優點，所以在工業生產過程中得到極為廣泛的運用。

產品技術參數
◆測量范圍：0-800-1000℃
◆分度號：K分度
◆精度等級：I級( ±1.5℃或±0.004｜t｜) II級( ±2.5℃或±0.0075｜t｜)
◆熱電偶類別：鎳硅-鎳硅
◆接線盒類型：防水式接線盒
◆安裝方式：固定螺紋式
◆保護管直徑：16mm
◆保護管材質：不銹鋼304、321、316、2520等
◆保護管插深：l=100-2000mm
◆熱響應時間：T0.5<80S(在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示)
◆熱電偶公稱壓力：4MPa(一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂)
◆熱電偶標稱流速：0米/秒
◆熱電偶絕緣電阻：常溫絕緣電阻的試驗電壓為直流500V±50V，大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106kPa，它的常溫絕緣值應≥100MΩ。
◆執行標準：JB/T9238-1999

產品工作原理
當有兩種不同的導體，其兩端相互焊接時，兩結點處的溫度不同，一端溫度為測量端或工作端，另一端溫度為自由端或冷端，當兩端溫度存在溫差時，就會在回路時產生熱電流，配上顯示儀表，儀表上就能顯示出熱電偶所產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端或工作端的溫度升高而增長，熱電偶的熱電動勢的大小只和導體材質及兩端溫差有關，和導體的長度、直徑無關。

產品使用選型

型號舉例：
WRN-230表示K分度固定螺紋帶防水式接線盒，保護管直徑16mm的裝配式熱電偶，可為雙支。
WRE-230表示E分度固定螺紋帶防水式接線盒，保護管直徑16mm的裝配式熱電偶，可為雙支。
WRN-220表示K分度固定螺紋帶防濺式接線盒，保護管直徑16mm的裝配式熱電偶，可為雙支。
WRE-220表示E分度固定螺紋帶防濺式接線盒，保護管直徑16mm的裝配式熱電偶，可為雙支。

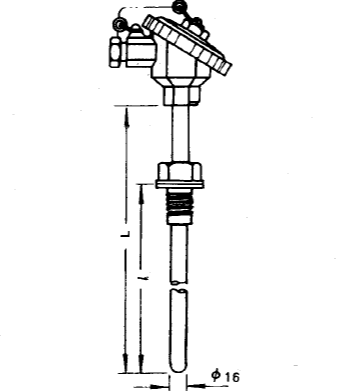

產品安裝圖片
WRN-230固定螺紋裝配式熱電偶
L=l+150mm 保護管Φ16mm
固定螺紋M27*2、G3/4"等
